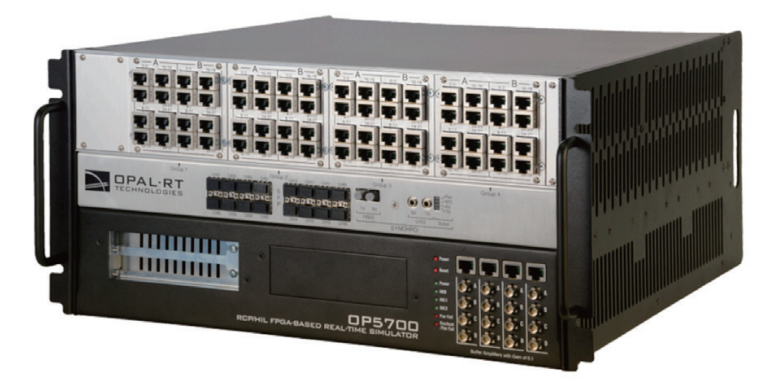

OP5700仿真机

OP5700搭载最多可达32个高性能Intel@XeonE5处理器核心和Xilinx@Virtex@7FPGA板卡，配置RedHatLinux实时操作系统，能够实现基于CPU的实时仿真步长最小可达10us，基于FPGA的实时仿真步长最小可达100ns；机载扩展插槽可容纳最多8块模拟量或数字量I/O板卡，以支持多达128路模拟量或256路数字量高速I/O通道，同时支持16路高速SFP光纤通信，满足苛刻的硬件在环（HIL）和快速控制原型（RCP）开发需求。

OP5700基于Intel架构，通过共享内存方式可实现多处理器多核分布式并行计算，满足桌面级大规模仿真需求；基于高速PCle总线（40Gbit/s）技术，支持多台OP5700连接实现超大规模系统模型的实时仿真。此外，该产品具有良好的接口扩展性，可通过PCle总线集成多种第三方I/O或通讯板卡，实现CAN、ModBus. FlexRay、LIN、ARINC-429、MIL-STD-1553等通讯接口的扩展。

（1）单台设备可搭载多达32个高性能Intel@Xeon@E5处理器核心和Xilinx@Virtex@7FPGA板卡，配置RedHatLinux实时操作系统，计算能力强劲。

（2）机载扩展插槽可容纳最多8块模拟量或数字量I/O板卡，以支持多达128路模拟量或256路数字量高速I/O通道。

（3）支持LVDS/光纤同步和多达16路高速SFP光纤通讯，用于设备和扩展单元之间的通信和时钟同步。

（4）为各种行业应用提供广泛的通信协议支持，包括：IEC61850、IEC 60870-5-104.1EEE 037.118.DN93.ModBus.CAN.OPCUA/DA、 FlexRay、ARINC-429等。

（5）通过RJ45和Mini-BNC可快捷的连接示波器；具备标准DB37接口，为HL或RCP提供方便快捷的I/O接口连接

■ 强大的FPGA仿真能力

OP5700仿真机集成了Xilinx@Virtex@7485T高性能FPGA板卡（包含485760个逻辑单元，2800个DSP Slice），具备强大的计算性能。可以利用RT-LABeHS解算器或者Vivado工具箱实现FPGA仿真模型的开发。FPGA亚微秒级的仿真步长也大大提高了仿真的精度。

■ 便捷的扩展能力

单台OP5700其仿真能力或I/O数量不满足实验需求时，可通过PCle总线连接多台仿真机或I/O扩展箱，实现仿真规模和I/O数量的扩展，理论上可实现上百个CPU核以及上万个I/O规模的扩展。
